Asennusohjeet (seinän läpikulku{0}})

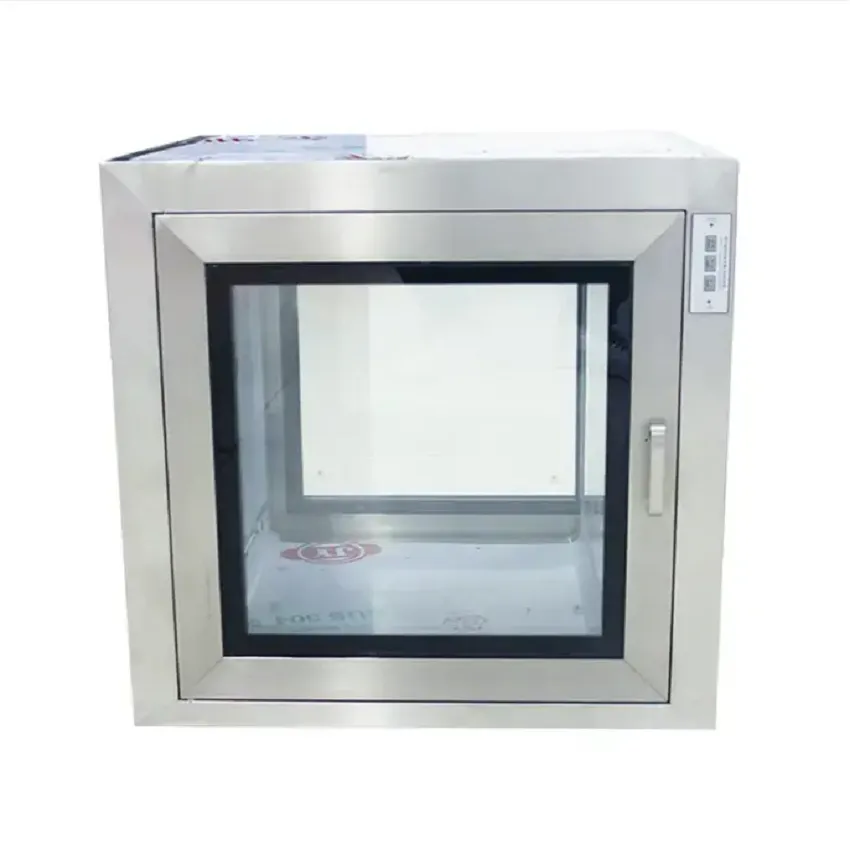

Ilmasuihkun kulkulaatikko tarjoaa valvotun{0}}läpiviennin puhtaiden vyöhykkeiden välillä. Ennen kuin vastakkainen ovi voi avautua, yksikkö suorittaa lyhyen ilma-suihkujakson poistaakseen irtonaiset hiukkaset esineen pinnalta. Lukitut ovet estävät "molemmat puolet auki" tapahtumat, jotka voivat aiheuttaa ilmavirran sekoittumista.

Miten se toimii

Oven lukitus kytkettynä: vain yksi ovi voi avautua kerrallaan.

Tavara sijoitettu sisään ja ovi kiinni.

Air{0}}suihkujakso toimii asetetun keston ajan (aika säädettävissä).

HEPA-suodatus pitää kierrätettävän ilman puhtaana syklin aikana.

Poistumisoven lukitus avautuu syklin päätyttyä.

Tekninen tietolomake (projekti{0}}valmis)

Tuote	Vakio / Vaihtoehdot
Malli	Air Shower Pass Box (muokattu rakenne)
Ulkomitat (L × K × S)	___ mm (muokattu)
Sisäinen kammio (L × K × S)	___ mm (muokattu)
Oven avoin aukko	___ mm
Materiaali	304 SS (316L valinnainen)
Katseluikkuna	karkaistu lasi / akryyli (valinnainen)
Ilmasuihkun nopeus	20-25 m/s (säädettävä)
Suuttimien määrä ja asettelu	___ (kammion koon perusteella)
Suodatus	HEPA H14 (EN 1822 -testiraportti saatavilla pyynnöstä)
Esisuodatin	valinnainen (suositellaan pidempään HEPA-käyttöikään)
Ohjaus	ajastin / PLC valinnainen
Lukitus	sähkömagneettinen kaksois-ovi
Tehoa	220V/50Hz (110V/60Hz saatavilla)
Melu	Enintään 65 dB(A) (mitattuna ___ metrillä)
Asennus	seinään-asennettu läpivienti-(vahvista seinän paksuus)
Asiakirjat	piirustukset, kytkentäkaavio, käyttö- ja huoltokäsikirja

asennusmuistiinpanot (seinän{0}}läpikulku)

Tämä yksikkö on suunniteltu seinään-asennettavaksi-kahden vyöhykkeen väliin. Sivuston uudelleentyöskentelyn vähentämiseksi suosittelemme seuraavien kohtien vahvistamista ennen tuotantoa. 1) Seinän avaaminen ja sovittaminen-(yleisimmät asennusongelmat) Seinän paksuus / läpimeno-syvyys: on vastattava sivustosi seinää ja verhouskerroksia Karkea aukon koko: vahvista tarvittava leikkaus GA-piirustuksen perusteella Tasainen ja neliö: Epätasainen aukko voi vaikuttaa oven kohdistukseen ja tiivisteen tiiviyteen Asennustapa (valitse yksi): Uppoasennus: siisti ulkonäkö, käytetään usein puhdastiloissa Laippakiinnitys: helpompi kiinnitys ja tiivistys seinäaukon ympärillä 2) Oven suunta ja työnkulku Vahvista oven kääntösuunta molemmilta puolilta (vasen/oikea) ja välys käyttäjille. Vahvista liikenteen sujuvuus: mihin tavarat saapuvat, mistä ne poistuvat ja vaaditaanko vaunun pääsyä. Jos prosessisi vaatii sitä, määritä tilailmaisin (käynnissä / valmis / oven lukitus). 3) Tiivistys ja integrointi (estä ohitus ja vuoto) Tiivistä yksikön ympärysmitta käyttämällä paikan päällä{0}}hyväksyttyjä tiivistemateriaaleja. Varmista, että valmis seinäpinta kohtaa yksikön rungon tasaisesti välttyäksesi aukoista. Jos laitoksessasi käytetään painekaskadeja, pidä oven tiivistys ja lukituslogiikka yhdenmukaisina huoneen painestrategian kanssa. 4) Sähkö- ja ohjausliitäntä Vahvista jännite- ja taajuus (esim. 110V/60Hz, 220V/50Hz) ja maadoitusvaatimukset. Vahvista kaapelin sisääntulon sijainti (alhaalla/sivulla/ylhäällä) sivuston reitityksen perusteella. Jos sivustosi vaatii sitä, määritä: Automaattinen-käynnistys (ovitunnistin) Hätäpysäytys (E-stop) DP-mittarin / DP-lähettimen lähtö huoltovalvontaan

5) Palvelun käyttöoikeus (älä jätä tätä huomiotta)

Suodattimen vaihto ja tuuletinhuolto vaativat pääsyn. Vahvista haluamasi huoltopuoli:

Etupalvelu (yleinen)

Huippupalvelu (kun lattiatilaa on rajoitetusti)

Takahuolto (jos seinän takaosaan pääsee käsiksi)

-Asennusta edeltävä tarkistuslista (nopea)

✅ Vahvista GA-piirustus ja karkea aukon koko

✅ Vahvista seinämän paksuus ja asennustapa (tasaus/laippa)

✅ Vahvista oven kääntösuunta ja käyttäjän välys

✅ Vahvista virtalähde ja kaapelin reititys

✅ Vahvista HEPA-/tuulettimen/esisuodattimen (jos käytössä) huoltoon pääsy

Käyttöönoton tarkistuslista (työmaalla)

Lukitus toimii:vain yksi ovi voi avautua kerrallaan

Jakson kulku: käynnistys/pysäytys, ajastin, merkkivalot

Ovet sulkeutuvat tasaisesti ja tiivisteet tiivistyvät tasaisesti

Ei epänormaalia ääntä tai tärinää käytön aikana

Jos DP-valvonta on asennettu: DP-lukema on vakaa ja perustaso tallennetaan

Tuotteen kuvaus

Huoltotaajuus riippuu alkuvirran puhtaudesta, siirtotiheydestä ja siitä, onko esisuodatin asennettu. Ennustettavaa huoltoa varten suosittelemme DP-valvonnan (analoginen DP-mittari tai digitaalinen DP-ilmaisin) lisäämistä.

Suositeltu huoltostrategia (yksinkertainen ja luotettava)

Vaihtoehto A: Aika{0}}perusteinen huolto (perus)
Tarkista suodattimet ja tiivisteet aikataulun mukaan (viikoittain/kuukausittain/neljännesvuosittain käytön mukaan).

Vaihtoehto B: DP{0}}pohjainen ylläpito (suositus)
Käytä DP-mittaria kuormituksen seuraamiseen ja suodattimien vaihtoon, kun DP saavuttaa projektisi liipaisutason. Tämä vähentää arvailua ja välttää ennenaikaisen vaihtamisen.

Rutiinitarkastuskohteet

Esisuodatin (jos asennettu): pölykuormitus, fyysiset vauriot, istuimet

HEPA: tarkista DP-trendi (jos sitä seurataan), tarkista vauriot huollon aikana

Oven tiivisteet: halkeamia, muodonmuutoksia, kimmoisuuden menetystä

Lukitus: varmista, että keskinäinen lukitustoiminto pysyy vakaana

Suuttimet ja kammio: pyyhi pinnat; varmistaa ettei tukkeudu

Tuulettimen toiminta: kuuntele epänormaalia ääntä; varmistaa vakaan ilmavirran

Tyypilliset huoltotoimenpiteet ({0}}kenttäystävällinen)

Puhdistus

Pyyhi kammion pinnat nukkaamattomilla{0}}pyyhkeillä ja hyväksytyllä puhdistusaineella

Vältä hankaavia työkaluja, jotka naarmuttavat ruostumattomia pintoja

Pidä oven tiivistealue puhtaana tiivistyskyvyn ylläpitämiseksi

Suodattimen vaihto (yleiset vaiheet)

Katkaise virta ja noudata sivuston lukitus-/merkintämenettelyjä

Avaa huoltopaneeli (sopimuksen mukaan: edessä/ylhäällä/takana)

Poista esisuodatin (jos käytössä) ja vaihda sitten HEPA tarvittaessa

Tarkista tiivisteen istukka ja sulje paneelit kunnolla

Suorita testisykli ja kirjaa perustason DP (jos sitä seurataan)

Huomautus: Suodattimen hävittämisen ja pakkaamisen tulee noudattaa paikallisia laitos- ja ympäristövaatimuksia.

Mitä tallentaa (auttaa GMP/EPC-projekteja)

Perustason DP uuden suodattimen asennuksen jälkeen (jos DP-valvontaa käytetään)

Vaihtopäivä, erä-/sarjatiedot (jos saatavilla) ja teknikon nimi

Kaikki epänormaalit löydökset (tiivisteiden kuluminen, lukituksen kohdistusongelmat)

Suositeltavat varaosat (ulkomaisiin projekteihin)

Esisuodatinsarja (jos asennettu)

HEPA-korvaussetti

Oven tiivistesarja

Lukituskomponentit (projektivaihtoehtona)

Merkkivalo / perussähkökulutustarvikkeet (valinnainen)

Vianetsintä (nopea)

Ovi ei avaudu: tarkista lukituksen tila, syklin valmistuminen ja oven kohdistus

Melu lisääntyy: tarkista tuulettimen asennus, suodattimen kuormitus (DP), suuttimen tukos

Vähentynyt suorituskyky: tarkista esisuodattimen lataus, HEPA-istuin, tiivisteen kunto

Pakkaus & Logistiikka

•Kansainvälistä toimitusta varten jokainen Air Shower Pass Box on suojattu vaahtomuovipehmusteella, kulmasuojilla ja kosteudenkestävällä-kääreellä, minkä jälkeen ne pakataan vienti-vanerilaatikkoon naarmuuntumisen, tärinän ja muodonmuutosten estämiseksi pitkän-matkakuljetuksen aikana. Laatikon rakenne on vahvistettu ja hihnalla, jotta laite pysyy vakaana trukin käsittelyn ja kontin lastauksen aikana. Ulkopuolelle on kiinnitetty selkeät lähetysmerkit (malli, suunta, herkät/säilytä kuivana etiketit), ja voimme jakaa pakkauskuvia ennen lähettämistä tiedoksi.

Myynnin jälkeinen-sitoumus

Tuemme projektiasi toimituksen jälkeenkin käytännöllisellä-myynninjälkeisillä palveluilla, jotka on suunniteltu ulkomaille asennettavaksi ja{1}}pitkäaikaiseen käyttöön.

1) Nopea tekninen vastaus
Jos sinulla on kysyttävää asennuksen tai käyttöönoton aikana, tiimimme voi tarjota etätukea (sähköposti/WhatsApp/video), joka auttaa sinua vahvistamaan johdotuksen, lukituslogiikan, sykliasetukset ja vianetsintävaiheet.

2) Käyttöä ja huoltoa koskevat asiakirjat
Tarjoamme O&M-käsikirjan ja kytkentäkaavion, ja voimme toimittaa GA-piirustukset ja varaosaluettelon huoltosuunnitelmaasi varten. Jos projektisi vaatii muita hyväksymiskohteita, jaa URS-tietosi, niin kohdistamme asiakirjapaketin vastaavasti.

3) Varaosat ja kulutustarvikkeet
Kansainvälisten asiakkaiden seisokkien vähentämiseksi voimme suositella ja toimittaa lähetyksen mukana varaosasarjan (esisuodatin/HEPA-sarja, oven tiiviste, lukitusosat, merkkivalot). Varaosat on sovitettu yksikkösi kokoonpanoon, jotta ne sopivat-samanlaiseen-.

4) Takuu- ja huolto-ohjeet
Takuuehdot ovat tarjouksen mukana. Takuuaikana tarjoamme vianetsintäohjeita ja vaihto--osien tukea valmistusvirheisiin liittyvissä ongelmissa. Muissa kuin-takuutilanteissa autamme silti diagnosoinnissa ja tarjoamme kustannustehokkaita osaratkaisuja.

5) Huoltokoulutus (valinnainen)
Pyynnöstä voimme jakaa yksinkertaisen huollon tarkistuslistan, joka kattaa suodattimen vaihdon, tiivisteiden tarkastuksen, lukitustarkistukset ja DP-tallennuksen (jos DP-valvonta on asennettu).

Mitä tarvitsemme nopeampaan tukeen
Tilaus/sarjanumero, valokuvat tai lyhyt video ja kuvaus ongelmasta (hälytyksen tila, syklin käyttäytyminen, DP-lukema, jos saatavilla).
